Технология Intelligent Heater

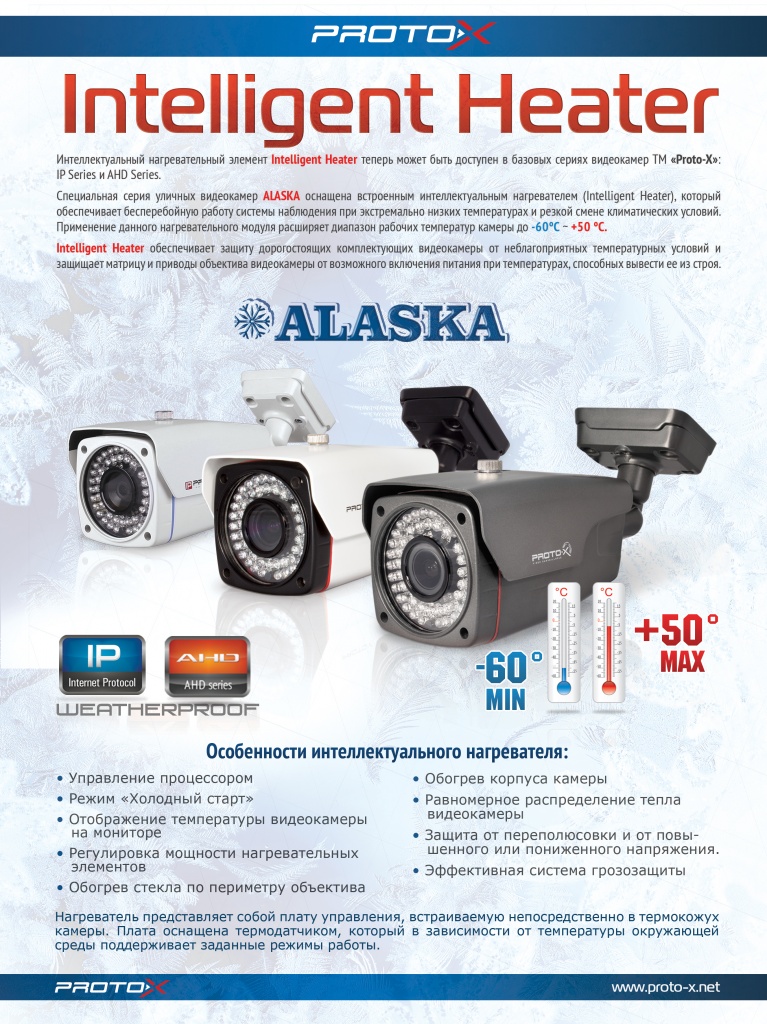

Одной из последних разработок торговой марки «Proto - X» является специальная серия уличных видеокамер ALASKA, использующих интеллектуальный нагреватель Intelligent Heater с поддержкой функции «холодный старт», обеспечивающий бесперебойную работу системы наблюдения в самых экстремальных погодных условиях. Данная разработка актуальна как для стран или регионов с экстремально низкими температурами, так и для других территорий с резкой сменой климатических условий.
Intelligent Heater предназначен для защиты дорогостоящих комплектующих видеокамеры от неблагоприятных температурных условий и защищает матрицу и приводы объектива видеокамеры от возможного включения питания при температурах, способных вывести ее из строя. Применение данного нагревательного модуля позволяет расширить диапазон рабочих температур камеры до -60…+50 °C и при этом обеспечить ее надежное включение.
Схема работы интеллектуального нагревателя Intelligent Heater
- Управление процессором;
- Безаварийный режим включения видеокамеры «Холодный старт» при отрицательных температурах;
- Отображение текущих параметров температурного состояния камеры на мониторе оператора;
- Четырёхступенчатая схема работы обогрева с регулируемой мощностью нагревательных элементов;
- Применение двух систем нагрева:
-
- непосредственно вблизи стекла по периметру объектива, что позволяет избежать образования конденсата и изморози на стекле;
- внутри корпуса камеры, которая обеспечивает поддержку благоприятной температуры для элементов видеокамеры;
- Применение вентилятора принудительного обдува для максимально быстрого и равномерного распределения тепла внутри рабочего объема видеокамеры;
- Наличие схемы защиты от переполюсовки питающего напряжения и схемы защиты от повышенного или пониженного напряжения;
- Наличие эффективной системы грозозащиты.
Нагреватель представляет собой плату управления, встраиваемую непосредственно в термокожух камеры. Плата оснащена термодатчиком, который в зависимости от температуры окружающей среды поддерживает заданные режимы работы.
Технические характеристики
| Напряжение питания | 12В |
| Потребляемый ток в режиме ожидания | Не более 0,07А |
| Мощность нагревателя №1 | 3,6Вт |
| Мощность нагревателя №2 | 3,6Вт |
| Защита от переполюсовки | Присутствует |
| Грозозащита | Присутствует |
| Кулер | Присутствует |
| Температура включения нагревателя | Ниже +10°C |
| Температура включения камеры | Выше -10°C |
| Размер платы | 32х32мм / 38х38мм |
| Диапазон рабочих температур | -60°C…+80°C |
Принцип действия нагревателя следует разделить на четыре этапа:
- Температура воздуха выше +10°С. Стандартный режим. В данном случае система обогрева находится в режиме ожидания, питание на видеокамеру подано и видеосигнал с камеры транслируется;
- Температура воздуха выше -10°С, но ниже +10°С. В этом режиме включен нагревательный элемент №1, питание на видеокамеру подано и видеосигнал с камеры транслируется;
- Температура воздуха ниже -10°С. В холодных условиях включаются оба нагревательных элемента и кулер, питание камеры отключено, а на синем фоне дисплея транслируется надпись "Подождите, камера прогревается". Данный процесс будет продолжаться, пока температура воздуха не превысит -5°С.
- Режим «холодного старта» при температуре -10°С и ниже. Питание на плату видеокамеры не подается. Включены оба нагревательных элемента и кулер. На монитор оператора вместо видеосигнала от видеокамеры транслируется надпись: "Подождите, камера прогревается". Процесс продолжается до тех пор, пока температура внутри корпуса камеры не поднимется выше -5°C.
К преимуществам разработки следует отнести расширение диапазона рабочих температур видеокамеры от –60°С до +50°С, а также обеспечение ее надежного включения. Благодаря тому, что интеллектуальный нагреватель включается в разрыв питания и видеосигнала камеры, он является дополнительным защитным элементом при ошибках подключения, перепадах напряжения и во время грозы, что увеличивает надежность системы и снижает затраты в случае ремонта, защищая дорогостоящий модуль видеокамеры.
